Contrôleur mach3 arduino

Types de contrôleurs Arduino Mach3

Les utilisateurs peuvent envisager les types de contrôleurs CNC Arduino suivants pour leurs projets :

• Arduino Nano + Shield CNC

  L’Arduino Nano + Shield CNC est une méthode populaire et économique pour contrôler les machines CNC. L’Arduino Nano est déjà petit et performant, mais l’ajout d’un Shield CNC permet d’ajouter des fonctionnalités supplémentaires. Le Shield CNC se branche sur l’Arduino Nano et ajoute des fonctionnalités supplémentaires, telles que la possibilité de contrôler des moteurs pas à pas et de créer des connexions pour les fins de course et autres périphériques. Ceci est réalisé par le Shield CNC qui achemine les signaux de contrôle des moteurs pas à pas vers l’Arduino Nano. L’Arduino contrôle ensuite le mouvement en fonction des signaux qu’il reçoit de l’interpréteur de code G. L’un des aspects intéressants de ce contrôleur est que le Shield CNC est généralement livré préinstallé avec son propre microcontrôleur. L’utilisateur a le choix des paramètres de cavalier pour contrôler les pilotes de moteurs pas à pas avec différentes options de micro-pas. Cela permet un contrôle plus fluide et des étapes plus fines.

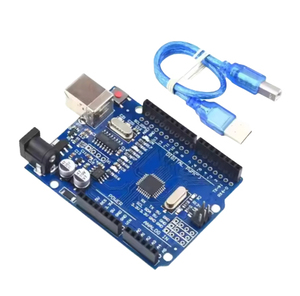

• Arduino Uno + Shield CNC

  Dans cette configuration, l’utilisateur empile un Shield CNC sur une carte Arduino Uno. L’Arduino Uno est légèrement plus grand que le Nano, et il dispose déjà d’une mémoire et d’une puissance de traitement plus importantes. De nombreux nouveaux utilisateurs peuvent trouver cette configuration plus facile à utiliser au début. En raison de sa grande taille et de ses capacités, l’Uno peut contrôler 3 ou 4 moteurs pas à pas. Ceux-ci contrôlent le mouvement de la tête de l’outil CNC (pour une conception CNC cartésienne ou à portique) ou ([pour une conception CNC cartésienne ou à portique) ou pour une perceuse CNC ou une scie à bras radial). Ce scénario pourrait consister en un traceur laser/stylo, une fraiseuse 3D ou une fraiseuse. Certaines conceptions incluent également des servomoteurs pour une réponse encore plus rapide)

• Contrôleurs de mouvement

  Diverses entreprises produisent des contrôleurs de mouvement compatibles Arduino qui sont conçus spécifiquement pour les applications CNC. Un exemple est le contrôleur GRBL pour Unity. D’autres exemples sont les puces de contrôle de mouvement SD6120 et TMC220X qui fonctionnent avec le code G standard. Ils prennent en charge de nombreuses fonctionnalités similaires à celles de GRBL : l’interpolation linéaire (y compris les coupes diagonales), le mouvement en arc et les limites d’accélération. Le microcontrôleur peut piloter les moteurs pas à pas directement avec quelques connexions simples. Généralement, la conception peut contrôler simultanément 2, 3 ou 4 moteurs pas à pas (pour X, Y, Z et le 4e axe si inclus). Il existe également des entrées pour les fins de course, le sondage et un arrêt d’urgence). Ces contrôleurs ont également un micrologiciel que les utilisateurs peuvent programmer pour définir les fonctionnalités prises en charge par le contrôleur. Pour les puces de contrôle de mouvement documentées, un micrologiciel d’exemple est déjà disponible.

Spécifications et maintenance des contrôleurs Arduino Mach3

Voici quelques spécifications que les acheteurs devraient connaître concernant les contrôleurs Arduino Mach3, notamment leur tension, leur longueur et leur poids.

• Tension : La tension de l’Arduino varie en fonction de son contrôleur. Par exemple, le contrôleur CNC Arduino V3 fonctionne à une tension de 9 à 30 V et à une tension USB de 5 V.
• Longueur : La longueur de la carte de l’utilisateur est de 4,5 pouces, tandis que sa largeur est de 5,4 pouces. Les dimensions globales de la carte de rupture Arduino sont également équivalentes à celles de la carte de l’utilisateur ; en bref, elles mesurent 5,4 par 4,5 pouces.
• Poids : Ce contrôleur Moto Arduino pèse environ 280 g, tandis qu’un contrôleur Arduino NANO pèse environ 20 g.

Il est essentiel de souligner que les besoins de maintenance d’un contrôleur Arduino Mach3 dépendent principalement de son type. En général, les utilisateurs doivent s’assurer que le contrôleur est toujours propre. Ils peuvent y parvenir en utilisant soigneusement un chiffon propre et sec pour essuyer la poussière et les débris. Les utilisateurs doivent s’assurer que le contrôleur fonctionne dans le bon environnement. Comme nous l’avons mentionné précédemment, l’environnement a une grande influence sur le fonctionnement du contrôleur. Pour cette raison, le contrôleur doit être tenu à l’écart de l’humidité, des températures extrêmes et des substances corrosives. Les contrôleurs avec ventilation ou ventilateurs doivent permettre la circulation de l’air pour éviter la surchauffe. De plus, les utilisateurs doivent vérifier et serrer régulièrement les connexions desserrées pour éviter les interruptions de courant ou les pertes de signal. Enfin, les utilisateurs doivent consulter les manuels du fabricant et respecter les pratiques de maintenance recommandées.

Scénarios d’utilisation des contrôleurs Arduino Mach3

La carte de contrôle CNC Arduino Mach3 est utilisée dans de nombreux secteurs, notamment la menuiserie, la fabrication, la joaillerie, l’éducation, la signalisation, l’automatisation et la robotique.

• Menuiserie et charpenterie

  Le contrôleur CNC Arduino Mach3 est utile pour les projets de menuiserie. Il permet des coupes, des sculptures et des gravures précises sur le bois pour la fabrication de meubles, les panneaux de signalisation et les sculptures artistiques. Le contrôleur peut être intégré aux fraiseuses et graveuses CNC pour ses fonctionnalités de contrôle avancées, telles que le contrôle fluide du mouvement et la programmation facile via le logiciel Mach3.

• Fabrication et prototypage

  Dans le secteur manufacturier, les contrôleurs Arduino Mach3 sont utiles pour l’automatisation programmée des lignes de production. Ils améliorent la précision pour des tâches telles que l’assemblage de composants, le contrôle qualité et la manutention de matériaux. En utilisant des machines CNC alimentées par des contrôleurs Mach3, il est facile de fabriquer et de créer des prototypes de pièces mécaniques, d’assemblages et d’outils.

• Fabrication de bijoux

  Les fraiseuses et graveuses CNC qui utilisent le contrôleur CNC Arduino Mach3 sont largement utilisées dans la fabrication de bijoux. Les machines CNC permettent des découpes délicates et complexes sur les articles de joaillerie tels que les bracelets, les colliers et les bagues. Les matériaux tels que l’or, l’argent et le platine sont facilement sculptés et personnalisés par la fraiseuse CNC selon les spécifications de l’acheteur.

• À des fins éducatives

  Les machines CNC avec contrôleurs Arduino Mach3 peuvent être utilisées dans les écoles ou les instituts de formation qui dispensent des cours d’ingénierie ou de conception. Les élèves peuvent apprendre les concepts de la conception assistée par ordinateur (CAO) et de la fabrication assistée par ordinateur (FAO) en travaillant de manière pratique avec ces machines. Ils acquerront des compétences pratiques dans l’utilisation des fraiseuses et graveuses CNC, ainsi que des connaissances sur la technologie et les logiciels qui les alimentent.

Le contrôleur CNC Arduino est couramment utilisé dans de nombreux projets de bricolage réalisés par des amateurs à domicile ou même par des professionnels dans leur espace de création. Il est un choix populaire pour une solution CNC peu coûteuse, car il peut être utilisé pour construire une petite machine CNC de bureau avec un kit simple. Ce projet permettra d’en apprendre davantage sur la machine physique, ainsi que sur ses fonctionnalités logicielles et sa fonctionnalité.

• Signalisation et personnalisation

  Les fraiseuses CNC fabriquées avec la carte Arduino Mach3 sont utilisées pour fabriquer des panneaux de signalisation. Elle sculpte des lettres de différentes formes sur des surfaces solides telles que le bois et l’aluminium avec précision. Le travail effectué par la machine est propre, ce qui permet aux acheteurs d’obtenir exactement ce qu’ils souhaitent sans aucune imperfection.

• Automatisation et robotique

  Les bras robotisés utilisés pour les tâches d’automatisation dans les usines, telles que la manutention de matériaux, l’assemblage et le soudage, utilisent le contrôleur CNC Arduino Mach3. Les bras se déplacent avec une grande précision grâce à ce contrôleur CNC, ce qui rend leurs mouvements fluides et précis.

Comment choisir un contrôleur Arduino Mach3

• Analyse de la demande

  Les utilisateurs doivent d’abord analyser leurs besoins. Pensez à la taille et à la complexité du projet, au budget, aux fonctionnalités et aux performances requises, etc. Cela les aidera à restreindre la portée de la sélection et à se concentrer sur le contrôleur qui répond à leurs besoins.

• Recherche et comparaison

  Les utilisateurs doivent étudier les différents contrôleurs Arduino Mach3 et leurs fonctionnalités. Ils devront comparer les avantages et les inconvénients des différents modèles, lire les évaluations des utilisateurs et les recommandations pour comprendre les performances réelles et l’expérience des autres.

• Compatibilité

  Assurez-vous que le contrôleur Arduino Mach3 choisi est compatible avec le matériel CNC et le système de pilotes utilisés. Cela comprend la vérification de la prise en charge du contrôleur pour les protocoles de communication et l’analyse de sa capacité à se connecter de manière transparente aux machines et aux composants existants.

• Facilité d’utilisation et d’installation

  Les procédures de configuration et d’installation du contrôleur peuvent varier d’un modèle à l’autre. Certains contrôleurs peuvent nécessiter des connaissances de programmation plus complexes, tandis que d’autres offrent des fonctionnalités plug-and-play plus simples. Choisissez un contrôleur qui correspond aux compétences et aux connaissances de l’utilisateur.

• Extension et évolutivité

  Tenez compte de la question de savoir si le contrôleur Arduino Mach3 offre des capacités et une évolutivité supplémentaires pour répondre aux besoins futurs du projet. Par exemple, la possibilité de prendre en charge davantage de ports d’entrée et de sortie, différents protocoles de communication ou la possibilité de s’intégrer à d’autres capteurs et composants.

• Assistance technique et communauté

  Lors du choix d’un contrôleur CNC Arduino, les utilisateurs doivent tenir compte de la qualité de l’assistance technique et de la taille de la communauté. Une assistance technique solide et une communauté active peuvent fournir des ressources et une assistance précieuses lorsque les utilisateurs rencontrent des problèmes ou ont des questions.

Questions et réponses sur le contrôleur Arduino Mach3

Q1 : Qu’est-ce qu’un contrôleur CNC Arduino ?

A1 : Le cerveau d’une machine CNC Arduino est un contrôleur CNC Arduino. Il commande les moteurs qui déplacent la machine, généralement liés au logiciel de conception qui génère le code G. Les différents modèles varient en termes de capacité à contrôler les différentes fonctionnalités de la machine.

Q2 : Comment fonctionne un contrôleur CNC Arduino ?

A2 : Un contrôleur CNC Arduino fonctionne en lisant le code G généré par un logiciel. Le code G indique au contrôleur comment déplacer les moteurs pour créer les coupes ou les gravures souhaitées. Le contrôleur envoie ensuite des signaux à la carte Arduino, qui interprète les signaux et les traduit en mouvements physiques de la machine CNC.

Q3 : Arduino peut-il contrôler un moteur CC ?

A3 : Oui, Arduino peut contrôler un moteur CC. Un contrôleur de moteur CC peut contrôler le sens et la vitesse du moteur. Un contrôleur de moteur CC basé sur Arduino utilise généralement une carte Arduino, un pilote de moteur et une source d’alimentation.

Q4 : Quelle est la fonction d’Arduino dans une machine CNC ?

A4 : Dans une machine CNC, Arduino agit comme le contrôleur principal. Il reçoit des instructions sous la forme de code G du contrôleur Arduino Mach3, puis déplace les axes en pilotant les moteurs pas à pas. Certains modèles plus avancés peuvent avoir un bouclier CNC Arduino qui lui permet de contrôler davantage de moteurs.
