Singapour clients inversé JT-20T motorisé vérin à vis mécanique de levage 1000mm course iec 90 b14 moteur bride soufflet botte

FOB Référence Prix:Obtenir le Dernier Prix
755,00 $US - 855,00 $US / Ensemble | 1 Ensemble/Ensembles (min. Order)
Puissance évaluée:
Maximum 2.66KW
Numéro de Type:
JT-20T-IK-1000-L-I-M1-BB
signaler Toute Activité Suspecte
Vue d’ensemble
Description rapide
Industries applicables:
Usine de fabrication, Aliments et Boissons Usine, L'énergie et L'exploitation Minière
Arrangement d'embrayage:
Ver
Couple de rendement:
Maximum 44.89Nm
Vitesse d'entrée:
Maximum 1500 TR/MIN
Vitesse de rendement:
Maximum 150 TR/MIN
Point d'origine:
Guangdong, China
Marque nom:
JACTON
Nom du produit:
Motorisé vérin à vis mécanique
Structures:
Arbre à vis sans fin, boîte de vitesses, engrenage à vis sans fin, vis sans fin, roulement, étanchéité
Force de levage:
Charge statique maximale 20 tonnes
Type de montage:
Inversé
Conception De vis:
Vis à clé Anti-Rotation
Course de débattement:
1000 MM
Engrenage à vis sans fin Rapport:
1:40
Vis Raccords D'extrémité:
Plaque supérieure
Types d'entrée:
Arbre d'entrée, bride de moteur IEC 90 B14
Systèmes d'entraînement:
Moteur électrique avec bride de moteur IEC 90 B14
Capacité d'approvisionnement
Capacité d'approvisionnement:
5285 Set/Sets per Month
Emballage et livraison
Détails d'emballage
Cas de contreplaqué d'exportation forts (matériel en bois Standard d'exportation International avec la Fumigation libre).
Port
Shenzhen, Guangzhou, Hongkong

Singapour clients inversé JT-20T motorisé mécanique vérin à vis levage 1000mm course iec 90 b14 moteur bride soufflet botte

Caractéristiques

Singapour clients inversé JT-20T motorisé mécanique vérin à vis levage 1000mm course iec 90 b14 moteur bride soufflet botte, numéro d'article JT-20T-IK-1000-L-I-M1-BB.

1. force de levage statique maximale 20 tonnes.

2. diamètre de la vis 65mm, pas 10mm, course de 1000mm, protection des bottes à soufflet attachées.

3. rapports d'engrenage à vis sans fin 1/40.

4. tailles de boîte de vitesses 255x183x167mm

5. hauteur centrale 70mm, entraxe 70mm

6. diamètre de l'arbre à vis sans fin 28mm, arbre d'entrée et bride de moteur IEC 90 B14

7. conception de vis anti-rotation inversée et à clé

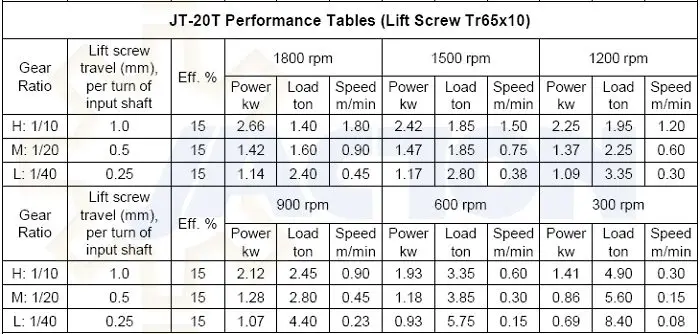

Spécifications


Autres modèles de vérin à vis Acme série JT

JT-0.5T Vérin À Vis
1. capacité de charge 0.5 tonnes
2. vis acme diamètre 20mm
3. pas de vis acme 5mm
4. rapport de vitesse 1/5, 1/10, 1/20
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-1T Vérin À Vis
1. capacité de charge 1 tonne
2. vis acme diamètre 24mm
3. pas de vis acme 5mm
4. rapport de vitesse 1/5, 1/10, 1/20
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-2T Vérin À Vis
1. capacité de charge 2 tonnes
2. vis acme diamètre 26mm
3. pas de vis acme 5mm
4. rapport de vitesse 1/5, 1/10, 1/20
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-3T Vérin À Vis
1. capacité de charge 3 tonnes
2. vis acme diamètre 32mm
3. pas de vis acme 6mm
4. rapport de vitesse 1/6, 1/12, 1/24
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-5T Vérin À Vis
1. capacité de charge 5 tonnes
2. vis acme diamètre 38mm
3. pas de vis acme 6mm
4. rapport de vitesse 1/6, 1/12, 1/24
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-10T Vérin À Vis
1. capacité de charge 10 tonnes
2. vis acme diamètre 46mm
3. pas de vis acme 8mm
4. rapport de vitesse 1/8, 1/16, 1/32
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-15T Vérin À Vis
1. capacité de charge 15 tonnes
2. vis acme diamètre 52mm
3. pas de vis acme 8mm
4. rapport de vitesse 1/8, 1/16, 1/32
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-20T Vérin À Vis
1. capacité de charge 20 tonnes
2. vis acme diamètre 65mm
3. pas de vis acme 10mm
4. gear ratio1/10,1/20,1/40
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-30T Vérin À Vis
1. capacité de charge 30 tonnes
2. vis acme diamètre 75mm
3. pas de vis acme 12mm
4. gear ratio1/12,1/18,1/36
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-40T Vérin À Vis
1. capacité de charge 40 tonnes
2. vis acme diamètre 80mm
3. pas de vis acme 12mm
4. gear ratio1/12,1/18,1/36
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-50T Vérin À Vis
1. capacité de charge 50 tonnes
2. vis acme diamètre 90mm
3. pas de vis acme 14mm
4. rapport de vitesse 1/7, 1/14, 1/28
5. longueur de voyage personnalisée
6. manuellement, électriquement
JT-100T Vérin À Vis
1. capacité de charge 100 tonnes
2. vis acme diamètre 100mm
3. pas de vis acme 16mm
4. rapport de vitesse 1/8, 1/16, 1/32
5. longueur de voyage personnalisée
6. manuellement, électriquement
Dimensions dessin

L'information de commande

 JT-20T-US-300-h-ii-c-hw
1 2 3 4 5 6 7


1. modèle

Modèle: JT-20T



2. conception de vis de levage et Type de montage

US: droit, vis de traduction UK: droit, vis à clé UR: droit, vis rotative

Est: inversé, vis de traductionIK: Inversé,À clé VisIR: vis rotative inversée



3. temps

300, signifie longueur de voyage 300mm.

Course de voyage personnalisée, 0-4500mm.

4. Rapports de vitesse

H: rapport de vitesse élevé 1/10, longueur de voyage de 1mm par plein tour de l'arbre d'entrée.

M: rapport de vitesse moyen1/20, Longueur de voyage de 0.5mm par tour complet deEntrée Arbre.

L: faible rapport de vitesse 1/40, 0.25mm longueur de voyage par tour complet deEntrée Arbre.

5. raccords d'extrémité de vis de levage

Les raccords d'extrémité à vis de levage Standard comprennentPlaque supérieure (I), Chape fin(II), Extrémité lisse (III) et extrémité filetée (IV). Charnière sphérique sur mesure, tête fourchue, etc. si un raccord d'extrémité de vis de levage spécial est nécessaire, veuillez nous envoyer les dessins de raccord d'extrémité, nous les ferons en suivant les dessins.



6. Types d'arbre et de bride de moteur d'entrée

A: entrée simple, arbre d'entrée gauche.

B:Entrée simple, arbre d'entrée droit.

C: doubleEntrée, arbre d'entrée gauche et droit.

M1: double entrée, arbre d'entrée gauche, bride de moteur droite à couplage direct.

M2:Entrée simple, bride de moteur droite à couplage direct.

M3:Double entrée, nonArbre d'entrée, bride de moteur gauche à couplage direct.

M4:Entrée unique, Bride de moteur gauche à couplage direct.



7. accessoires

N: aucun accessoire;PP: tube De ProtectionBB: Soufflet bottesHW: roue de MainDC: compteur numérique ou indicateur de position numériqueEM: moteur ÉlectriqueGR: réducteur de vitesseWR: réducteur d'engrenage à vis sans finLS: interrupteurs de fin de courseSN: écrou D'arrêtPB: palier de bloc d'oreillerFB: palier à brideFC: accouplement FlexibleCS: arbre de ConnexionBG: Mitre boîte de vitessesSP: plaque PivotanteRE: embout à Rotule; Bride de moteur; supports de montage, écrous de sécurité, tube de protection articulé, encodeur, embrayage électromagnétique, etc.




Emballage et Expédition

Expédition:
1. fret maritime: port maritime au port maritime, conditions de prix CIF, FOB, EXW, CFR etc.
2. fret aérien: aéroport à l'aéroport, conditions de prix EXW, CRF etc.
3. Express aérien: DHL, FEDEX, UPS, TNT.
Emballage:
Cas forts de contreplaqué d'exportation (matériel en bois Standard d'exportation International avec la Fumigation libre)

Nos Avantages

 1. matériaux standard internationaux pour tous les produits de marque Jacton. Nous insistons sur le choix des fournisseurs de marque pour fournir les matières premières de haute qualité pour contrôler le processus de production. Optimisation constante des processus de production, inspection dans chaque lien et gestion du site de production.
2. 100% qualité assurée avec des inspections de qualité doubles. L'inspection de la qualité par les inspecteurs de la qualité du traitement aux produits finis comme première fois. Avant l'emballage, les ingénieurs de vente correspondants doivent inspecter les commandes en suivant les dessins sur papier, commandez les quantités et les marques spéciales dans la facture ou les contrats de vente comme deuxième fois.
3. 100% transport de sécurité. Emballage avec des matériaux standard solides de cas de contreplaqué d'exportation (fumigation libre), emballage intérieur avec des mousses epe pour empêcher les produits de se balancer et l'emballage extérieur avec des feuilles de fer et des attaches pour fixer le paquets.
4. les ingénieurs de vente internationaux ont des connaissances et des compétences professionnelles sur nos produits et services standard. Ils ont assez de capacité à résoudre le problème technique de base immédiatement quelque soit par téléphone, chat en ligne, communication en personne.
5. tous les produits standard avec des dessins cao 2D (formats PDF, DWG et DXF), et les modèles cao 3D (STEP, STP, modèle, IGS, PRT et format CATParT).
6. conception personnalisée disponible, service OEM disponible, conseils d'ingénierie gratuits, devis gratuits disponibles et étiquette client disponible.
7. les équipements d'inspection incluent le moteur avec le système d'entraînement d'inverseur, le système de levage motorisé par ajustement en hauteur, les machines de mesure de coordonnées, micromètres extérieurs, micromètres intérieurs, étriers de profondeur, vernier Étriers, étriers numériques, testeurs de dureté, sonomètres numériques, thermomètres infrarouges industriels, instruments de mesure de vitesse numériques, multimètres numériques et ampèremètre numérique à pince de haute précision Etc.
8. traitement avec des machines avancées modernes telles que des machines de fraisage de vitesse CNC, des rectifieuses de flanc CNC, rectifieuses cylindriques CNC, fraiseuses CNC multi-axes, tours CNC et autres équipements.

Projets terminés

1. projets de plate-forme de scène et d'orchestre de solutions théâtrales. Les clients viennent de France, d'australie, des pays-bas, du royaume-uni, d'espagne et du Canada.
2. projets de centrales hydroélectriques et projets de conservation de l'eau. Les clients sont du Vietnam, de l'australie, de la malaisie, de la fédération de russie, du népal, du Pakistan, de la belgique, états-unis et royaume-uni.
3. plates-formes de maintenance des aéronefs et projets de systèmes d'amarrage. Les clients viennent du Pakistan, de singapour et des émirats arabes unis.
4. projets de système de suivi de panneaux solaires. Les clients viennent d'espagne, d'inde et du Canada.
5. réservoirs de stockage en acier boulonnés et solutions de levage de silos. Les clients sont d'afrique du sud, des états-unis, du mexique, de la fédération de russie, du brésil et du Vietnam.
6. élévation de l'antenne parabolique et projets de positionnement azimut. Les clients viennent de singapour, de malaisie et des états-unis.
7. projets de wagons ferroviaires. Les clients viennent d'afrique du sud.
8. lignes de production de canettes de boissons. Les clients viennent des pays-bas, des états-unis, de thaïlande et d'indonésie.
9. lignes de production des usines d'acier. Les clients viennent d'iran, des états-unis et de turquie.
10. lignes de production continues de panneaux sandwich. Les clients viennent de thaïlande et du royaume-uni.
