Types de cyclones hydrauliques

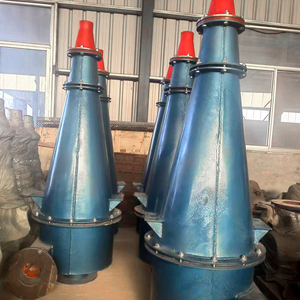

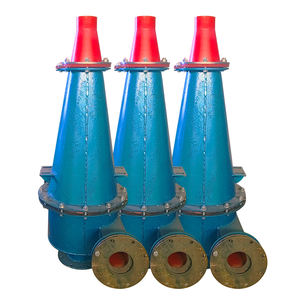

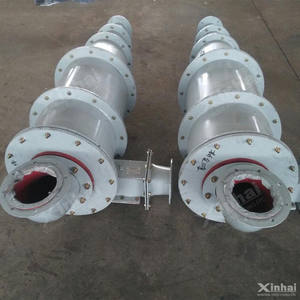

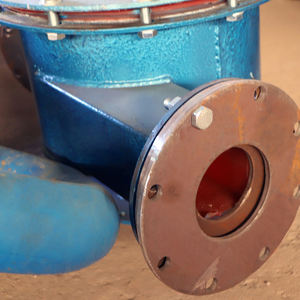

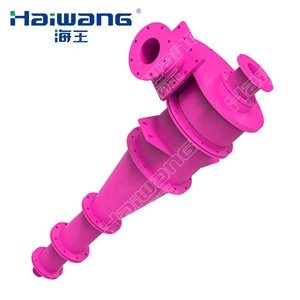

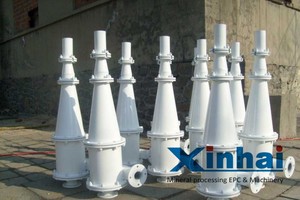

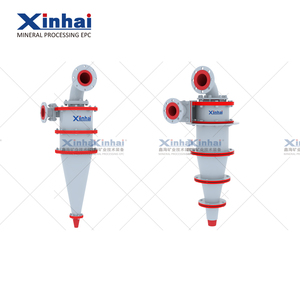

Un cyclone hydraulique est un dispositif de séparation utilisé pour classifier, déslimer, déshydrater et épaissir des matériaux en suspension liquide. Les cyclones hydrauliques séparent les différents matériaux en fonction de leur taille, de leur forme et de leur densité. Il existe différents types de cyclones hydrauliques, notamment les séparateurs de cyclones hydrauliques pour fluides de forage, les cyclones désableurs, les cyclones désilteurs, les cyclones de traitement des eaux et les cyclones à haute efficacité.

• Séparateur de cyclone hydraulique pour fluide de forage

  Ce séparateur utilise la force centrifuge pour séparer les particules solides du fluide de forage. Il fonctionne en pompant le fluide de forage dans le cyclone hydraulique, où la force centrifuge générée par le fluide en rotation provoque le rejet des particules solides contre la paroi du cône. Les solides sont ensuite évacués par le bas du cyclone hydraulique, tandis que le fluide de forage nettoyé (ou boue) est collecté par le haut. Les cyclones hydrauliques pour fluides de forage jouent un rôle important dans le maintien des propriétés de la boue de forage et dans la prévention des effets indésirables des solides sur l'opération de forage.

• Cyclone désableur

  Un cyclone désableur est un appareil utilisé pour la séparation du sable ou d'autres solides grossiers des liquides. Cette séparation se produit par un processus combinant la gravité et la force centrifuge dans une chambre conique. La boue d'alimentation est introduite dans le désableur, où la force centrifuge pousse les solides les plus lourds vers la paroi du cône et ensuite vers la sortie. Le liquide propre, dépourvu de sable et de solides, est ensuite aspiré par le haut du cyclone. Les désableurs sont couramment utilisés dans les opérations de forage, le traitement des eaux usées et le traitement des minerais.

• Cyclone désilteur

  Les désilteurs sont des dispositifs spécifiquement conçus pour l'élimination des solides fins des liquides, effectuant généralement cette fonction après un dégrillage ou un désablage. Comme un désableur, un cyclone désilteur utilise la force centrifuge pour séparer les solides fins (limon) du liquide. La boue d'alimentation est pompée dans le cyclone, où le mouvement de rotation provoque la séparation des particules fines et leur évacuation par le bas du cyclone. Le liquide traité est ensuite collecté par le bec. Les cyclones désilteurs sont largement utilisés dans le traitement des effluents industriels, de la pâte à papier et des procédés chimiques.

• Cyclone hydraulique de traitement des eaux

  Un cyclone hydraulique pour le traitement des eaux joue un rôle crucial dans la séparation des solides des courants d'eau (ou d'eaux usées). Le processus de séparation est rendu possible en raison des densités différentes des particules solides et de l'eau. Par conséquent, les particules solides sont éliminées du courant d'eaux usées, tandis que l'eau propre est rendue apte à un traitement ultérieur ou à une réutilisation.

• Cyclone à haute efficacité

  Les cyclones à haute efficacité, également appelés « classificateurs à haute efficacité » ou « séparateurs à haute efficacité », sont spécifiquement conçus pour améliorer les performances de séparation et augmenter la capacité de traitement. Ces cyclones hydrauliques sont équipés de caractéristiques avancées qui améliorent leur efficacité de séparation. Parmi ces caractéristiques, on peut citer les géométries d'entrée modifiées, les angles de cône optimisés et les arrangements spécifiques de soutirage et de débordement. Ces modifications permettent aux cyclones à haute efficacité de réaliser une classification plus fine de la taille des particules et un débit plus élevé par rapport aux séparateurs de cyclones hydrauliques classiques.

Spécifications et maintenance des cyclones hydrauliques

Les séparateurs de cyclones hydrauliques ont des spécifications variables en fonction de l'utilisation prévue. Certaines spécifications clés comprennent la taille, la capacité et l'efficacité de séparation.

Les tailles nominales d'un cyclone hydraulique sont généralement indiquées en fonction du diamètre (D) en millimètres. Les cyclones plus petits, comme ceux dont le diamètre est de 75 à 100 mm, sont utilisés pour la séparation des particules fines, tandis que les plus grands (supérieurs à 300 mm) sont idéaux pour la séparation des matériaux grossiers. En général, plus le séparateur de cyclone hydraulique est petit, plus le débit est élevé. Il faut plus de cyclones hydrauliques en formation parallèle pour égaler la capacité de ceux de grandes tailles lorsqu'ils sont utilisés individuellement.

En raison de la conception des cyclones hydrauliques, le temps de rétention des solides est très court. Ainsi, le débit a tendance à être élevé, ce qui rend la capacité (généralement exprimée en tonnes par heure) assez impressionnante. Par exemple, un séparateur de cyclone hydraulique industriel d'un diamètre de 150 mm et d'une longueur de 3 000 mm peut traiter 1 200 t/h de minerai lors de la séparation des minerais utiles de la gangue dans une installation minière.

Une machine à cyclone hydraulique bien fonctionnante peut avoir une efficacité de séparation supérieure à 80 %. L'efficacité d'un séparateur de cyclone dépend d'une multitude de facteurs, tels que la conception du cyclone, les dimensions, la vitesse de l'air en spirale, la taille des particules et les différences de densité des matériaux à séparer. L'efficacité de séparation peut être encore améliorée en ajustant les points de coupure et les conditions d'alimentation.

Lors de la prise en compte des coûts de maintenance, il est important de noter qu'un séparateur de cyclone hydraulique typique a une durée de vie d'environ 2 à 3 ans avant de devoir être remplacé. Le couplage de différents séparateurs dans un processus de traitement peut également prolonger leur durée de vie. Un cyclone hydraulique typique ne nécessite pas beaucoup de maintenance tant qu'il a été installé correctement. Une inspection et une surveillance périodiques peuvent contribuer à garantir que les séparateurs fonctionnent comme prévu.

Les cyclones hydrauliques doivent être inspectés pour détecter les fuites tous les trimestres. Les fournisseurs ou les fabricants peuvent être contactés pour aider à l'inspection et aux réparations si des fuites sont détectées. Tout débris visible à l'entrée ou à la sortie doit être éliminé pour éviter les blocages. Les séparateurs de cyclones hydrauliques doivent également être surveillés pour s'assurer que l'efficacité de séparation attendue et la pression d'alimentation sont maintenues. Les ajustements ne doivent être effectués que par des professionnels qualifiés.

La réalisation d'une maintenance régulière de la pompe peut contribuer à garantir que les cyclones hydrauliques fonctionnent correctement. Les paramètres de la pompe, tels que la vitesse, le système d'étanchéité, le débit et la consommation électrique, doivent être surveillés et ajustés si nécessaire.

Scénarios d'utilisation du cyclone hydraulique

Les cyclones hydrauliques jouent un rôle essentiel dans le monde industriel en séparant les particules solides des liquides par la force centrifuge. Cette machine trouve un usage répandu dans diverses industries, telles que l'exploitation minière et la transformation des aliments, pour n'en citer que quelques-unes.

• Industrie minière: Les cyclones hydrauliques prévalent dans le domaine minier, principalement pour la séparation des minerais et les opérations de déshydratation. Dans le domaine minier, ils visent principalement la séparation des minerais fins et la classification des minerais. La machine possède une caractéristique distinctive, lui permettant d'augmenter ou de diminuer la concentration des minerais dans le minerai en ajustant les paramètres de fonctionnement.
• Production de ciment: Une tâche cruciale dans le processus de production du ciment consiste à classifier et à déshydrater les boues ainsi que les particules solides fines. Ces tâches relèvent de la compétence des cyclones hydrauliques. Ces dispositifs aident à séparer les matériaux de ciment souhaitables des grains superflus, ce qui contribue à améliorer la qualité du produit final et à accroître l'efficacité de la chaîne de production.
• Industrie pétrolière et gazière: Les cyclones hydrauliques sont fréquemment utilisés dans la production de pétrole et les opérations de traitement de l'eau. Ils jouent un rôle essentiel dans la séparation du pétrole brut des impuretés telles que l'eau, le sable et les particules solides. De plus, ces dispositifs sont utiles pour traiter l'eau utilisée lors des opérations de forage, préservant ainsi et maintenant la qualité de l'eau essentielle au processus.
• Fabrication d'aliments et de boissons: Les cyclones hydrauliques sont utilisés dans la fabrication d'aliments et de boissons pour séparer les matières solides des liquides, ainsi que pour purifier les courants utilisés dans le processus de production. Ils trouvent leur application dans la séparation de la pulpe du jus de fruits, la clarification des liquides et l'isolement des particules indésirables des courants de traitement, respectivement.
• Transformation chimique: Au sein de l'industrie de la transformation chimique, les cyclones hydrauliques apparaissent comme des dispositifs de séparation pour les fibres, les charges et autres substances solides dans le liquide. Ils sont largement adoptés dans le domaine de la chimie textile pour séparer et récupérer les substances chimiques, les colorants et les additifs.

Comment choisir les prix des cyclones hydrauliques

• Fonctionnalité

  Le choix de la fonction d'un séparateur de cyclone sera la première étape pour déterminer son coût. Son application dans les mines ou d'autres industries sera un objectif principal, ayant un impact sur les prix.

• Taille

  Les dimensions du cyclone hydraulique auront un impact direct sur son coût. Un petit séparateur de cyclone industriel peut être plus abordable en raison de sa compacité, mais les séparateurs plus grands, qui peuvent atteindre plusieurs mètres de haut, seront plus chers.

• Matériel

  Le choix du matériau pour le séparateur de cyclone est un autre facteur de prix important. Alors que de nombreux séparateurs utilisent du caoutchouc résistant à l'usure en raison de sa longévité et de sa résistance, certains optent pour des matériaux en acier traditionnels. L'acier est plus abordable, mais les coûts peuvent varier en fonction de la qualité de l'acier et des spécifications.

• Qualité

  Un séparateur de cyclone de haute qualité sera fabriqué selon des normes rigoureuses, en utilisant les matériaux appropriés pour garantir l'efficacité fonctionnelle. Investir dans un séparateur de qualité peut entraîner un coût initial plus élevé, mais il peut éviter des dépenses plus importantes résultant des besoins futurs de maintenance.

Q&A

Q1: Quelles industries utilisent les cyclones hydrauliques?

A1: De nombreuses industries utilisent des cyclones hydrauliques, notamment l'exploitation minière, la production alimentaire, les produits chimiques, le pétrole et le gaz, et le traitement des eaux. Dans l'industrie minière, les cyclones hydrauliques séparent les minerais de la boue. Dans l'industrie pétrolière et gazière, ils séparent l'eau du pétrole. Dans les usines de traitement des eaux, ils éliminent le sable et autres solides de l'eau.

Q2: La température du fluide affecte-t-elle les performances du cyclone hydraulique?

A2: Oui, c'est le cas. Les températures élevées peuvent affecter la séparation. Lorsque la température est élevée, la viscosité diminue, ce qui facilite le mouvement des particules. Cela améliore la séparation. Dans certains cas, les températures élevées augmentent le taux de sédimentation des particules, améliorant l'efficacité de séparation.

Q3: Un seul cyclone hydraulique peut-il traiter des boues d'alimentation de tailles différentes?

A3: C'est possible, mais il est possible que la séparation ne soit pas efficace. Un cyclone hydraulique est conçu pour séparer des tailles de particules particulières. Si les tailles de particules des boues alimentant le cyclone hydraulique sont en dehors de la plage typique, l'efficacité de séparation sera faible.

Q4: Les cyclones hydrauliques sont-ils efficaces pour séparer les particules fines?

A4: Les cyclones hydrauliques ne sont pas très efficaces pour séparer les particules fines. Leur conception les rend plus efficaces pour séparer les particules plus grosses. Lorsque les particules fines sont majoritaires dans la boue d'alimentation, envisagez d'utiliser des séparateurs alternatifs tels que des classificateurs ou des centrifugeuses.
