Tube de condenseur

Types de tubes de condenseur

Un condenseur est un échangeur de chaleur qui transforme la vapeur en liquide en lui retirant la chaleur. Le rôle principal du **tube de condenseur** est de faciliter le transfert de chaleur de la vapeur/de la vapeur vers le fluide de refroidissement, qui peut être de l'air ou de l'eau. Il existe différents types de tubes de condenseur, souvent basés sur la forme et le matériau du tube.

• Tube droit

  Les tubes droits sont utilisés dans les condenseurs refroidis à l'air. La configuration du serpentin dans le refroidisseur d'air dépendra de la disposition de l'unité de condensation. Dans le cas d'une disposition horizontale, les faisceaux de tubes droits avec des rangées et des colonnes décalées seraient couramment utilisés. Cependant, la disposition verticale comprendrait des serpentins de tubes droits avec une conception à contre-courant.

• Tube en U

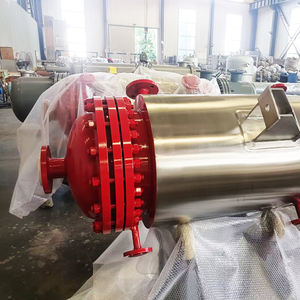

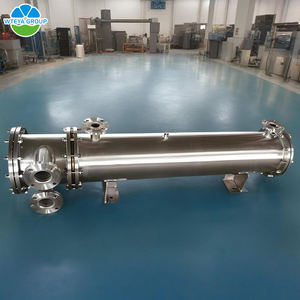

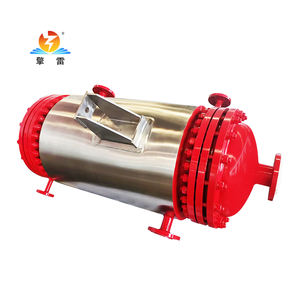

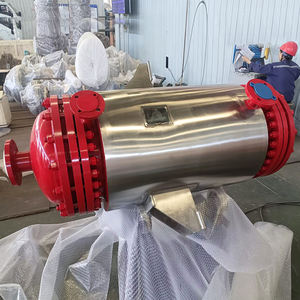

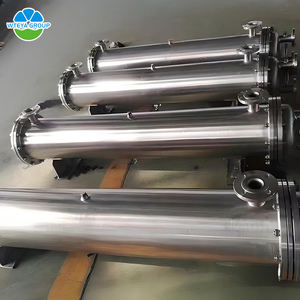

  Les condenseurs à tube en U sont également appelés condenseurs à tube courbé en U. Ils sont populaires dans les conceptions de condenseur refroidi à l'eau, en particulier dans les condenseurs à calandre et tubes. Dans un condenseur à tube en U à calandre et tubes, il y a une calandre cylindrique qui entoure un faisceau de tubes en forme de U. La vapeur ou la vapeur à condenser traverse les parties droites des tubes en U, tandis que l'eau de refroidissement circule à l'extérieur des courbures en U dans l'espace annulaire entre la calandre et les tubes.

  Les condenseurs à tube en U sont efficaces et compacts. Ils permettent une expansion et une contraction thermique du tubage sans induire de contraintes dans les tubes.

  Par conséquent, ils sont de plus en plus idéaux dans les situations où la température de fonctionnement peut varier considérablement.

• Tube de surtension

  Les condenseurs à tube de surtension sont parfois appelés condenseurs à tube émergent. On les trouve couramment dans les systèmes de réfrigération et d'absorption de vapeur. Le condenseur à tube de surtension possède un tube externe qui permet une ventilation et un contrôle faciles des surtensions de pression dans le système. De plus, il contribue à la condensation immédiate de la vapeur, améliorant ainsi l'efficacité du système global.

Spécification et entretien des tubes de condenseur

La spécification d'un tube de condenseur peut être décomposée en quelques aspects clés, à savoir le matériau, le diamètre extérieur/intérieur, la longueur et l'épaisseur de la paroi.

Matériau : Comme mentionné précédemment, le choix du matériau est important pour l'efficacité globale d'échange et la résistance à la corrosion. En fonction des différentes exigences, différents types de laiton, d'alliage de cuivre, d'acier au carbone et d'acier inoxydable peuvent être choisis comme matériaux pour le tube de condenseur.

Diamètre extérieur/intérieur : Le diamètre des tubes de condenseur doit être compatible avec la taille globale de l'équipement dans lequel ils sont installés. Afin de s'adapter à différents types de fluides et de garantir l'efficacité de l'échange de chaleur, le diamètre intérieur doit être suffisamment grand pour permettre au fluide de circuler sans obstruction, tandis que le diamètre extérieur doit être suffisamment grand pour garantir le contact avec le fluide qui l'entoure.

Longueur : La longueur du tube de condenseur variera en fonction des exigences d'utilisation spécifiques. En général, cependant, les tubes plus longs offrent plus de surfaces pour l'échange de chaleur, tandis que les tubes plus courts sont plus faciles à installer et à assembler. Le choix de la longueur doit équilibrer ces deux facteurs en fonction de la conception de l'équipement et des besoins d'utilisation.

Épaisseur de la paroi : L'épaisseur de la paroi du tube de condenseur affecte sa résistance mécanique et ses capacités d'échange de chaleur. Une paroi plus épaisse améliore la résistance et la durabilité du tube, tandis qu'une paroi plus fine améliore son efficacité d'échange de chaleur. Il est important de tenir compte des exigences d'utilisation spécifiques et des besoins d'équilibre lors du choix de l'épaisseur de la paroi.

L'exigence d'entretien des tubes de condenseur consiste à garantir leur fonctionnement long et efficace en empêchant les obstructions et les blocages et en assurant une bonne circulation du fluide. Les conseils d'entretien suivants doivent être pris en compte :

• Nettoyages réguliers : Ceci afin d'éliminer les dépôts ou les obstructions qui peuvent s'être accumulés dans les tubes au fil du temps. Le nettoyage peut être effectué à l'aide d'aspirateurs ou de soufflantes, qui utilisent le flux d'air inversé pour éliminer les dépôts dans le tube.
• Utilisation d'additifs : Des additifs peuvent être utilisés pour prévenir l'entartrage ou la corrosion dans les tubes. Il peut s'agir d'agents anti-tartre et d'inhibiteurs de corrosion qui prolongeront la durée de vie des tubes et maintiendront leur conductivité.
• Inspections régulières : Ceci afin de détecter tout problème potentiel dans les tubes tôt, comme la corrosion ou les fuites. Les inspections peuvent être effectuées visuellement ou à l'aide d'équipements de détection qui peuvent rapidement localiser et corriger les problèmes avant qu'ils ne s'aggravent.
• Maintenir un débit de fluide adéquat : Un débit de fluide adéquat évitera des problèmes tels que le colmatage ou la surchauffe. L'équipement doit être utilisé conformément aux exigences du fabricant afin de garantir un débit et un échange de chaleur optimaux.
• Porter attention à l'environnement environnant : Des facteurs tels que la température, l'humidité et la présence de substances corrosives dans l'environnement peuvent affecter les performances du tube de condenseur. Un contrôle environnemental adéquat et un placement de l'équipement peuvent prévenir ces dangers potentiels.

Utilisations des tubes de condenseur

En général, les **tubes de condenseur** sont utilisés pour construire des échangeurs de chaleur dans diverses installations industrielles. De plus, ce qui se passe, c'est que les jus restants de la canne ou de la solution sucrée sont envoyés dans les condenseurs évaporateurs, où l'eau est vaporisée et refroidie par les tubes de condenseur, contribuant ainsi à éliminer l'excès d'humidité plus loin dans le processus.

Dans les raffineries de pétrole, les tubes de condenseur jouent un rôle essentiel dans le processus de distillation. Les échangeurs de chaleur sont utilisés après diverses colonnes de distillation pour refroidir et condenser les vapeurs de tête qui ont été chauffées par la vapeur à l'intérieur de la colonne afin de séparer les différents composants du pétrole brut.

Un autre scénario familier est la production d'électricité. Les centrales électriques utilisent largement les capacités de transfert de chaleur efficaces des tubes de condenseur. Dans les centrales thermiques, par exemple, les tubes de condenseur sont utilisés pour convertir la vapeur en eau dans le condenseur. L'eau est ensuite recyclée dans la chaudière pour servir d'eau d'alimentation à la génération de vapeur à nouveau - un processus appelé circulation.

Par une journée chaude, les climatiseurs deviennent essentiels pour atteindre le confort dans les maisons et les lieux de travail. Par conséquent, les tubes de condenseur de climatiseur sont devenus un élément essentiel de notre vie quotidienne. Ils sont utilisés pour condenser les fluides frigorigènes dans les climatiseurs et autres systèmes de refroidissement.

Les systèmes CVC utilisent largement les tubes de condenseur. Ces systèmes comprennent la climatisation centrale, les refroidisseurs et les unités de réfrigération que l'on trouve couramment dans les bâtiments commerciaux, industriels et institutionnels. Ici, les tubes de condenseur aident à dissiper la chaleur des fluides frigorigènes dans l'air ou l'eau environnants, facilitant ainsi les fonctions de refroidissement et de climatisation de ces systèmes.

L'énergie solaire est en train de devenir un scénario familier dans le monde entier. Les centrales solaires thermiques utilisent des tubes de condenseur pour refroidir la vapeur produite pendant le processus de production d'électricité à partir de l'énergie solaire concentrée. Habituellement, une tour centrale est utilisée avec un récepteur au sommet. Le fluide de transfert de chaleur liquide est souvent utilisé dans la centrale solaire thermique, mais dans certains cas, des tubes de condenseur avec de l'eau circulante sont utilisés.

Comment choisir des tubes de condenseur

Lorsqu'il s'agit de choisir des tubes de condenseur, plusieurs facteurs doivent être pris en compte, notamment le matériau du tube de condenseur, les exigences de performance, les contraintes d'installation, les réglementations environnementales, la maintenance et la rentabilité.

• Matériau du tube de condenseur :

Sélectionnez le matériau idéal du tube de condenseur en fonction des facteurs environnementaux et des conditions de fonctionnement. La corrosion est une menace dans les endroits côtiers ; par conséquent, l'aluminium-laiton ou l'acier inoxydable est préféré. De plus, la conductance thermique du métal choisi peut affecter l'efficacité du transfert de chaleur.

• Exigences de performance :

Faites correspondre les spécifications du tube de condenseur aux besoins du système. Tenez compte du coefficient de transfert de chaleur requis, de la capacité et de la perte de charge. Choisissez une conception de tube, un matériau et une taille qui optimisent le transfert de chaleur sans friction excessive du fluide.

• Contraintes d'installation :

Les limitations d'installation comme l'espace disponible et l'accès peuvent affecter le choix des tubes. Vérifiez que la taille et la forme des tubes choisis peuvent être installées correctement et facilement dans la disposition prévue. Tenez compte des courbures ou des exigences spéciales nécessaires à l'installation.

• Règlementations environnementales :

Les acheteurs de tubes de condenseur doivent se conformer aux règles locales concernant les effluents ou les émissions, en s'assurant que leur appareil est idéal pour l'environnement environnant. Le non-respect pourrait entraîner des amendes élevées et pourrait potentiellement nuire à la communauté.

• Maintenance :

L'accessibilité de la maintenance influence le choix des tubes de condenseur. Optez pour des tubes faciles à nettoyer et à inspecter. Tenez compte de la fréquence d'entretien requise, des méthodes de nettoyage et de l'accessibilité pour la maintenance.

• Rentabilité :

Enfin, plus important encore, déterminez la rentabilité des tubes choisis. Évaluez les coûts initiaux, les frais d'installation, les coûts d'exploitation à long terme et les frais de maintenance. Trouver un équilibre entre les performances et le coût est très important.

FAQ sur les tubes de condenseur

Q1 : Pourquoi la sélection du matériau du tube est-elle importante dans la conception du condenseur ?

A1 : Le choix du matériau des tubes de condenseur est crucial car il a un impact sur l'efficacité du transfert de chaleur, la durabilité, la résistance à la corrosion et les performances globales du condenseur.

Q2 : Comment assurer un transfert de chaleur optimal dans un tube de condenseur ?

A2 : Pour assurer un transfert de chaleur optimal, les utilisateurs peuvent choisir des conceptions de tubes efficaces, sélectionner des matériaux appropriés, maintenir des débits adéquats et s'assurer que les tubes sont propres et exempts d'encrassement.

Q3 : Quelles sont les pratiques courantes d'entretien des tubes de condenseur ?

A3 : Certaines pratiques d'entretien comprennent l'inspection régulière, le nettoyage ou le détartrage, la détection des fuites et la maintenance régulière des systèmes et composants de soutien.

Q4 : Comment le regroupement des tubes affecte-t-il les performances du condenseur ?

A4 : La disposition du faisceau de tubes peut influencer la dynamique d'écoulement, la perte de charge et l'efficacité du transfert de chaleur. Une conception optimale du faisceau de tubes garantit des performances thermiques efficaces et minimise la résistance à l'écoulement du fluide.

Q5 : Quelles sont les causes courantes de fuites de tubes de condenseur ?

A5 : Certaines causes de fuites comprennent la corrosion, la fatigue du matériau du tube, une installation incorrecte, un entretien insuffisant et une surchauffe ou une吞噬 locale.
