Calages de calibrage

Types de cales de calibration

Les cales de calibration sont des outils de précision utilisés pour ajuster et aligner des équipements et des machines afin de respecter des tolérances et des normes spécifiques. Elles se déclinent en plusieurs types, chacune conçue pour répondre à des besoins et à des applications de calibration particulières. Voici quelques types courants de cales de calibration :

• 1. Cales de Thickness :

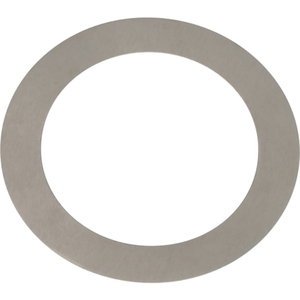

  Les cales de thickness, également connues sous le nom de cales d'écart, sont conçues pour combler des espaces ou des écarts de critères d'épaisseur spécifiques. Elles sont souvent utilisées dans des applications où un espacement précis est crucial, comme dans l'alignement de pièces de machines ou la calibration d'instruments de mesure. Les cales de thickness sont disponibles dans divers matériaux, y compris l'acier, l'aluminium et le plastique, pour s'adapter à différentes conditions environnementales et exigences.

• 2. Cales d'Angle :

  Les cales d'angle sont utilisées pour ajuster les alignements angulaires dans les équipements et les machines. Elles sont dotées de surfaces usinées avec précision à des angles spécifiques, permettant un réglage fin des angles pour répondre aux spécifications de calibration. Les cales d'angle sont couramment utilisées dans des applications telles que l'alignement de axes rotatifs, la calibration d'instruments optiques et l'ajustement de configurations d'outils de machines.

• 3. Cales coniques :

  Les cales de calibration coniques ont une forme de coin et sont utilisées pour ajuster des écarts ou des surfaces inégaux qui nécessitent des changements d'élévation graduels. Leur conception conique permet des ajustements en douceur sur une gamme de distances. Les cales coniques sont souvent utilisées dans des applications telles que le nivellement d'équipements, la calibration de tension dans des ressorts ou câbles, et l'alignement de bandes transporteuses.

• 4. Cales en V :

  Les cales en V sont conçues pour des applications impliquant des composants cylindriques ou ronds. Leur profil en V permet un ajustement et un alignement appropriés le long des surfaces des pièces cylindriques. Les cales en V sont couramment utilisées dans l'alignement de roulements, d'axes et d'autres éléments rotatifs dans des machines et des équipements.

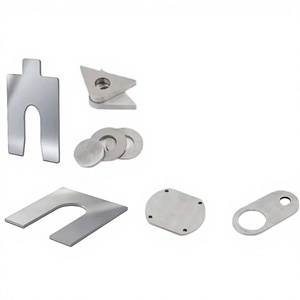

• 5. Cales sur mesure :

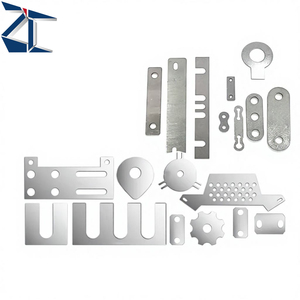

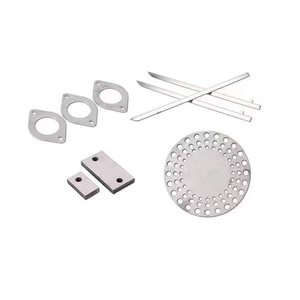

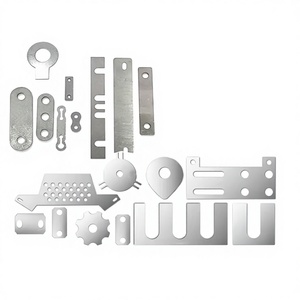

  En plus des types standards, les cales de calibration peuvent également être fabriquées dans des formes et tailles personnalisées pour répondre à des exigences de calibration spécifiques. Les cales sur mesure peuvent être adaptées en termes de matériau, taille, épaisseur et d'autres caractéristiques pour répondre à des applications et des tolérances uniques. De nombreux fabricants proposent des solutions de cales personnalisées pour fournir des solutions précises aux besoins de calibration spécialisés.

Dans l'ensemble, les cales de calibration sont des outils essentiels pour atteindre la précision et l'exactitude dans divers secteurs et applications. Le choix du type approprié de cale pour une tâche de calibration spécifique est crucial pour garantir des performances fiables et le respect des normes de qualité.

Spécifications et entretien des cales de calibration

Les spécifications des cales de calibration sont basées sur leur utilisation prévue. Par exemple, en ingénierie, elles sont utilisées pour atteindre des mesures souhaitées, et donc, elles ont des épaisseurs variées.

Les cales de calibration sont fabriquées à partir de différents matériaux. Les matériaux sont choisis en fonction de l'utilisation prévue des cales ainsi que des tolérances requises. Les matériaux couramment utilisés pour fabriquer des cales de calibration incluent l'acier, l'aluminium, le laiton et le plastique. Chaque matériau a ses propres caractéristiques qui le rendent adapté à des applications spécifiques.

Certaines cales de calibration possèdent des revêtements ou des traitements protecteurs pour améliorer leur durabilité et leur résistance à la corrosion ou à l'usure. Ces revêtements peuvent inclure l'anodisation, le galvaniser ou un fini résistant à la corrosion.

Les cales de calibration sont utilisées dans différents secteurs et pour diverses applications. Par conséquent, elles ont des spécifications spécifiques qui les rendent adéquates pour différents usages. Par exemple, les cales de calibration utilisées dans des applications de mesure de précision peuvent avoir des tolérances d'épaisseur plus strictes par rapport à celles utilisées dans des tâches d'alignement général.

Il est important de vérifier régulièrement les cales de calibration pour détecter l'usure et les dommages. Les utilisateurs doivent retirer toute cale usée ou endommagée de l'installation de calibration et la remplacer par une nouvelle. Cela contribue à maintenir la précision et à prévenir d'éventuelles erreurs dans les mesures ou l'alignement.

Les cales de calibration doivent être nettoyées régulièrement pour enlever la saleté, la poussière et les débris. Cela est particulièrement important pour les cales de calibration utilisées dans des applications de mesure de précision. Les utilisateurs peuvent utiliser un détergent doux ou un solvant lors du nettoyage des cales. Ils doivent également s'assurer que les cales sont sèches avant de les ranger ou de les utiliser dans des installations de calibration.

Comment choisir des cales de calibration

Choisir les bonnes cales de calibration pour une entreprise peut être une tâche ardue. Avec tant d'options disponibles sur le marché, il peut être difficile de déterminer celles qui répondent à des besoins spécifiques. Cependant, en considérant quelques facteurs essentiels, le processus de décision peut être simplifié. Voici quelques conseils :

• Épaisseur

  Les cales de calibration se déclinent en différentes épaisseurs, ce qui les rend adaptées à diverses applications. Lors du choix d'une cale de calibration, tenez compte de l'écart qui doit être ajusté. Si l'espace est trop petit, une cale ayant une plus grande épaisseur pourra le combler. En revanche, si l'écart est important, optez pour une cale avec des épaisseurs plus faibles.

• Matériau

  Les cales sont fabriquées à partir de différents matériaux, notamment du plastique, de l'acier et de l'aluminium. Chaque matériau a ses avantages et inconvénients. Par exemple, les cales en acier sont durables et peuvent supporter de lourdes charges. Les cales en plastique conviennent à des applications nécessitant des matériaux non magnétiques ou non conducteurs.

• Taille

  Les cales de calibration existent en différentes tailles, et la bonne dépend de l'application spécifique. Choisissez une cale qui est adaptée à la taille des instruments ou de la machine nécessitant la calibration. La cale doit pouvoir s'insérer dans l'écart sans forcer ni laisser trop d'espace.

• Précision

  Pour des applications critiques nécessitant une grande précision, choisissez des cales de calibration offrant des tolérances étroites. Ces cales sont fabriquées selon des mesures précises, assurant des ajustements exacts. Si la calibration concerne des applications moins critiques, des cales standard avec des tolérances régulières peuvent être utilisées.

• Empilabilité

  Dans certains cas, plusieurs cales peuvent être nécessaires pour atteindre l'épaisseur souhaitée. Si c'est le cas, choisissez des plaques de cales qui peuvent être empilées. Cette caractéristique leur permet d'être superposées, offrant ainsi une flexibilité pour atteindre différentes épaisseurs.

• Application

  Tenez compte de l'application spécifique dans laquelle la cale de calibration sera utilisée. Différents secteurs et applications ont des exigences uniques. Par exemple, les cales utilisées dans l'usinage de précision peuvent nécessiter d'être plus fines et offrir des tolérances plus strictes par rapport aux cales utilisées pour l'alignement général de l'équipement.

• Fournisseur

  Obtenez des cales de calibration auprès de fournisseurs réputés qui offrent des produits de qualité. Il vaut la peine de faire des recherches et de lire des avis pour trouver des fournisseurs dignes de confiance. En outre, tenez compte de la garantie et du soutien offerts par le fournisseur.

Comment faire soi-même et remplacer les cales de calibration

L'installation et le remplacement des cales de calibration peuvent être compliqués. Cependant, cela peut être fait en quelques étapes. Voici un guide :

• Rassemblez les outils nécessaires

  Avant de commencer, assurez-vous d'avoir les bons outils à disposition. Cela inclut l'outil de calibration, la clé de couple, et le stock de cales.

• Identifiez la zone à caler

  Cela implique de déterminer le composant qui nécessite une calibration et d'ajuster le niveau de précision.

• Retirez le composant

  Le composant identifié pour la calibration est détaché. Cela se fait avec les outils nécessaires. Par exemple, les boulons et vis sont enlevés avec un tournevis.

• Nettoyez la cale

  La surface où la cale doit être placée est nettoyée. Cela est important pour garantir un ajustement approprié et éviter la contamination.

• Sélectionnez la bonne taille de cale

  La bonne taille de cale de calibration est déterminée. Cela se fait en mesurant l'écart à remplir. La taille de la cale doit être légèrement plus grande que l'écart pour garantir un ajustement serré.

• Coupez la cale à la taille

  La cale est découpée à la taille requise à l'aide d'une lame tranchante ou de ciseaux. Cela se fait avec précaution pour éviter d'endommager la cale.

• Fixez la cale

  La cale est fixée au composant à l'aide de boulons ou de vis. Cela se fait avec le bon couple pour garantir un ajustement approprié.

• Remettez le composant en place

  Le composant est remis en place à l'aide des outils nécessaires. Par exemple, les boulons et vis sont fixés avec un tournevis.

• Vérifiez la calibration

  La calibration est vérifiée à l'aide de l'outil de calibration. Cela permet de s'assurer que le composant fonctionne au niveau de précision souhaité.

• Enregistrez les données de calibration

  Les données de calibration sont enregistrées pour référence future. Cela est important pour suivre l'historique de calibration et garantir la conformité aux normes.

Q&R

Q1 : À quoi servent les cales de calibration ?

A1 : Les cales de calibration sont utilisées pour effectuer des ajustements et des alignements précis dans diverses machines et équipements. Elles comblent des écarts ou des espaces entre des composants pour garantir un positionnement et un alignement appropriés, ce qui est essentiel pour maintenir des mesures précises et des performances optimales dans des applications industrielles.

Q2 : Quels sont les avantages des cales de calibration ?

A2 : Les cales de calibration offrent plusieurs avantages, notamment une précision et une exactitude améliorées, une rentabilité, des économies de temps et une polyvalence. Elles permettent des ajustements fins, ce qui entraîne de meilleures performances et une durée de vie prolongée de l'équipement. Les cales réduisent également le besoin de démontage extensif lors de l'entretien ou de l'installation, économisant ainsi du temps et des efforts. Leur adaptabilité les rend adaptées à diverses applications dans différents secteurs.

Q3 : De quels matériaux sont faites les cales de calibration ?

A3 : Les cales de calibration peuvent être fabriquées à partir de divers matériaux, chacun adapté à des applications et des exigences spécifiques. Les matériaux courants incluent l'acier inoxydable, le plastique, l'aluminium et le cuivre. Les cales en acier inoxydable sont reconnues pour leur résistance à la corrosion et leur durabilité, les rendant idéales pour des environnements difficiles. Les cales en plastique sont rentables et conviennent aux applications nécessitant une haute précision mais pas des conditions de charge extrêmes. Les cales en aluminium offrent une excellente usinabilité et légèreté, tandis que les cales en cuivre présentent une bonne conductivité électrique, les rendant adaptées à des applications électriques.

Q4 : Les cales de calibration sont-elles réutilisables ?

A4 : Oui, les cales de calibration peuvent être réutilisables, en particulier celles fabriquées à partir de matériaux durables comme l'acier inoxydable ou l'aluminium. Cependant, leur réutilisabilité dépend de l'état dans lequel elles se trouvent après utilisation, du matériau dont elles sont faites et de l'application spécifique. Si elles ne sont pas endommagées ou usées et conviennent à l'application suivante, elles peuvent être réutilisées.
