Vaisseaux accumulateurs

Types de réservoirs d'accumulateur

Différents types de **réservoirs d'accumulateur** peuvent servir des industries distinctes.

• Réservoir d'accumulateur à membrane

  Le réservoir d'accumulateur à membrane comporte une membrane élastique fixée à la paroi du réservoir. La membrane divise le réservoir en deux parties. Une partie recueille le gaz, tandis que l'autre recueille le fluide hydraulique ou tout autre fluide. Le gaz exerce une pression sur la membrane, qui exerce ensuite une pression sur le fluide. Ils stockent et libèrent l'énergie comme suit : s'il y a un excès d'énergie dans le système, le fluide hydraulique se déplace dans le réservoir et la membrane se déplace plus loin. Ce processus est connu sous le nom de compression de gaz. En revanche, le gaz exerce une pression sur le fluide hydraulique, libérant de l'énergie dans le système pendant la consommation d'énergie.

• Réservoir d'accumulateur à piston

  Un réservoir d'accumulateur à piston possède un piston qui divise le réservoir en deux chambres. Une chambre est destinée au gaz, tandis que l'autre est destinée au fluide hydraulique. Le gaz exerce une pression sur le piston, poussant le fluide hors du réservoir. La pression sur le piston varie en fonction de la pression des gaz utilisés dans le réservoir d'accumulateur. Il fonctionne comme le réservoir d'accumulateur à membrane en stockant et en libérant de l'énergie en utilisant les mêmes méthodes.

• Réservoir d'accumulateur à sac

  Le réservoir d'accumulateur à sac est en quelque sorte similaire au réservoir d'accumulateur à membrane. Dans ce type de réservoir d'accumulateur, le fluide est stocké dans un sac ou une vessie flexible. Le gaz exerce une pression sur le sac et le fluide est libéré dans le système. Ce réservoir est très utile lorsqu'il y a des fluctuations de température dans le système qui peuvent facilement perturber la précharge de gaz.

Spécifications et entretien

En ce qui concerne les spécifications des réservoirs d'accumulateur, l'accent est principalement mis sur leur taille et la pression qu'ils peuvent supporter.

• Diamètre : Le diamètre des réservoirs varie. Les réservoirs industriels peuvent avoir un diamètre supérieur à 5 m, tandis que les plus petits destinés à un usage domestique peuvent avoir un diamètre d'environ 0,5 à 2 m.
• Hauteur : La hauteur du réservoir peut varier de 1 à 10 m ou plus, selon l'utilisation du réservoir et son type.

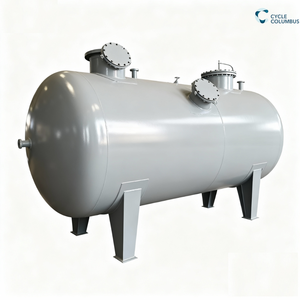

• Matériaux : Le corps principal des réservoirs d'accumulateur est généralement en acier au carbone ou en acier inoxydable afin de pouvoir résister à la pression de l'eau chaude et à la haute pression. Les réservoirs d'accumulateur peuvent être divisés en réservoirs horizontaux et verticaux en fonction de leur forme. Les réservoirs horizontaux ont un rapport longueur/hauteur supérieur à 3:1. Ils sont stables et faciles à assembler, mais occupent plus d'espace au sol. Les réservoirs verticaux ont une hauteur plus importante et un diamètre plus petit. Ils occupent moins d'espace horizontal, mais nécessitent plus de hauteur libre. Les réservoirs verticaux sont généralement utilisés à des fins industrielles.
• Classe de pression : Les réservoirs d'accumulateur pour l'eau ont généralement une classe de pression d'environ 75 psi, mais peuvent varier d'un minimum de 5 psi à un maximum de 130 psi. L'application d'une pression plus élevée peut provoquer l'éclatement du réservoir.

Maintenance

Il est toujours bon de vérifier régulièrement le réservoir d'accumulateur pour s'assurer qu'il n'y a pas de fuites ou de dommages, en particulier aux composants de contrôle de la pression. La pression de l'air dans le réservoir doit également être vérifiée fréquemment, et le sol autour de la base du réservoir doit être inspecté pour s'assurer qu'il n'y a pas de tassement ou d'érosion. Le réservoir est généralement peint à l'extérieur, de sorte que la peinture peut également être vérifiée pour voir si elle se décolle ou se fissure.

Voici quelques conseils simples d'entretien d'un réservoir d'accumulateur :

• Vérifier les fuites ou les dommages apparents dans le réservoir ou la tuyauterie qui l'entoure.
• Inspecter les composants de contrôle de la pression et s'assurer qu'il n'y a pas d'obstruction dans ceux-ci.
• Vérifier la pression de l'air dans le réservoir à l'aide d'un manomètre et s'assurer que la pression de l'air se situe dans la plage recommandée.
• Inspecter le sol autour de la base du réservoir pour détecter toute érosion ou tout tassement.
• Inspecter la peinture extérieure du réservoir pour détecter tout décollement ou toute fissure.

Scénarios d'utilisation des réservoirs d'accumulateur

• Systèmes hydrauliques

  Les réservoirs d'accumulateur fonctionnent comme des composants de stockage d'énergie, que l'on trouve souvent dans les systèmes hydrauliques. Leur principal objectif est de stocker l'énergie hydraulique excédentaire pendant les périodes de faible activité, qui peut être ensuite libérée lorsque de l'énergie supplémentaire est nécessaire, par exemple pendant les périodes de pointe de la demande ou le démarrage de l'équipement.

• Amortissement de la pression

  Dans les situations où les fluctuations de pression sont inévitables, les réservoirs d'accumulateur peuvent être utilisés pour modérer la pression en absorbant l'énergie excédentaire. Cela conduit à une pression du système plus constante, réduisant ainsi l'usure de l'équipement provoquée par les fluctuations de pression.

• Stockage et alimentation en liquide

  Dans certains systèmes de transmission ou de traitement des fluides, les réservoirs d'accumulateur peuvent être utilisés pour le stockage et l'alimentation en liquide temporaires. Ils sont capables de stocker des liquides, tels que l'eau ou les produits chimiques, et de les fournir à la demande, facilitant ainsi les processus de production continus et les systèmes réactifs.

• Systèmes de réfrigération et de refroidissement

  Dans les systèmes de réfrigération et de refroidissement, les réservoirs d'accumulateur peuvent stocker et décharger des frigorigènes ou des liquides de refroidissement pour maintenir la stabilité et l'efficacité du système. Ils contribuent à équilibrer le débit et la pression du fluide de travail afin d'améliorer les performances du système.

• Stockage d'énergie renouvelable

  Les réservoirs d'accumulateur sont adaptés aux systèmes de stockage d'énergie utilisant des sources d'énergie renouvelables comme l'énergie solaire et éolienne. Par exemple, lorsque la production d'énergie est supérieure à la demande, les réservoirs d'accumulateur peuvent stocker l'énergie excédentaire. Celle-ci peut ensuite être libérée ultérieurement pour répondre à la demande d'énergie, améliorant ainsi la stabilité et l'utilisation des énergies renouvelables.

Comment choisir des réservoirs d'accumulateur

Lors du choix d'un réservoir d'accumulateur de pression, les acheteurs doivent tenir compte de plusieurs facteurs, tels que la compatibilité du système, les tailles de volume et les conceptions du réservoir, entre autres.

• Compatibilité du système :

  Lors du choix d'un réservoir d'accumulateur, les acheteurs doivent s'assurer que les réservoirs sont compatibles avec les systèmes. Cela signifie tenir compte de facteurs tels que les types de fluides, les pressions de fonctionnement et les plages de température, et s'assurer qu'ils fonctionneront de manière transparente avec les fonctions et les caractéristiques des réservoirs.

• Volume et tailles :

  Il est important de noter que les options de volume et de taille des réservoirs d'accumulateur sont nombreuses. Les acheteurs peuvent trouver un réservoir adapté en déterminant les exigences et les contraintes spécifiques de leur système.

• Conception du réservoir :

  Tenez compte de la conception des réservoirs d'accumulateur. Généralement, les réservoirs à conception horizontale peuvent s'intégrer plus facilement aux espaces à hauteur libre limitée, tandis que les réservoirs d'accumulateur verticaux peuvent avoir des conceptions plus hautes et plus fines qui occupent des empreintes au sol réduites.

• Qualité et matériau :

  Assurez-vous que les réservoirs d'accumulateur sélectionnés sont optimisés pour des applications spécifiques. Tenez compte du matériau, tel que l'acier au carbone, l'acier inoxydable ou l'alliage, pour vous assurer que les réservoirs peuvent résister aux facteurs, tels que les pressions élevées, les environnements corrosifs ou les fluctuations de température.

• Connexions et raccords :

  Il est crucial de tenir compte des connexions et des raccords du réservoir d'accumulateur, car les systèmes nécessitent des tailles et des types de connexions spécifiques pour garantir une intégration sûre et sans fuite.

• Codes et normes :

  Lors du choix d'un réservoir d'accumulateur, il est important de s'assurer qu'il est conforme aux codes et normes applicables. Cela est crucial, en particulier pour les réservoirs utilisés dans des applications industrielles ou commerciales, car la non-conformité peut présenter des risques pour la sécurité et des problèmes réglementaires.

Réservoirs d'accumulateur - Q&A

Q1 : Comment fonctionne un réservoir d'accumulateur ?

A1 : Le réservoir d'accumulateur fonctionne en stockant l'énergie excédentaire du système. Il le fait en utilisant la compressibilité des fluides ou l'élasticité des matériaux solides. Lorsqu'il y a un excédent de pression dans le système, le fluide (gaz ou liquide) se dilate à l'intérieur de l'accumulateur, mettant le réservoir sous pression. C'est le cas des réservoirs d'accumulateur de gaz. Dans certains accumulateurs de liquide, le liquide peut se contracter ou se dilater en utilisant une vessie déformable. Les accumulateurs contribuent à équilibrer le système en libérant l'énergie stockée chaque fois qu'il y a une baisse de pression ou de demande.

Q2 : Quels sont les avantages d'intégrer un réservoir d'accumulateur dans un système ?

A2 : L'avantage d'utiliser un réservoir d'accumulateur est qu'il contribue à atténuer les fluctuations de pression, à maintenir et à stabiliser la pression du système. Il protège les composants du système en absorbant les chocs ou les changements soudains de pression. Un réservoir d'accumulateur augmente l'efficacité en stockant l'énergie qui peut être réutilisée pour répondre aux demandes futures. Il réduit également le cyclage des pompes afin que les pompes n'aient pas à fonctionner davantage pour répondre aux changements de demande. En stockant de l'énergie, le réservoir d'accumulateur peut contribuer à réduire les coûts énergétiques globaux. La durabilité des composants du système grâce à l'absorption des chocs peut également conduire à une réduction des coûts d'entretien.

Q3 : Existe-t-il des normes ou des réglementations industrielles pour les réservoirs d'accumulateur ?

A3 : Il n'existe peut-être pas de normes industrielles spécifiques pour un réservoir d'accumulateur, mais certaines normes et réglementations guident le choix et l'utilisation des réservoirs d'accumulateur. Certaines incluent les directives de la directive sur les équipements sous pression (PED) dans l'UE, l'American Society of Mechanical Engineers (ASME), le Bureau of Indian Standards (BIS) et les normes de l'Occupational Health and Safety Administration (OSHA) aux États-Unis.

Q4 : Peut-on remplacer un réservoir d'accumulateur ?

A4 : Un réservoir d'accumulateur ne peut pas être remplacé, mais il peut être réparé. Il peut y avoir des dommages aux vessies, aux joints ou à toute partie du réservoir, mais ces pièces peuvent être réparées plutôt que d'être entièrement remplacées. Un expert doit examiner l'état du réservoir et recommander la meilleure solution.
