Wastegate de 50 mm

Types de wastegate de 50 mm

La wastegate de 50 mm est une valve utilisée dans les moteurs à induction forcée. Son rôle est de soulager la pression des gaz d'échappement provenant du turbocompresseur. Lorsque le niveau de suralimentation souhaité est atteint, la wastegate s'ouvre et permet aux gaz d'échappement de contourner la turbine. Cette action empêche le surcroît de pression et protège le moteur des dommages. Il existe plusieurs types de wastegates, y compris les suivants :

• Wastegate interne

  La wastegate interne est le type le plus courant. Elle fait partie de l'assemblage du turbocompresseur et utilise un clapet de wastegate contrôlé par un actuateur à diaphragme. L'actuateur est connecté au boîtier du turbocompresseur par une ligne de pression de suralimentation. Lorsque la pression de suralimentation atteint le niveau préréglé, le diaphragme se déplace. Cette action ferme le clapet de wastegate et contourne les gaz d'échappement du turbocompresseur.

• Wastegate externe

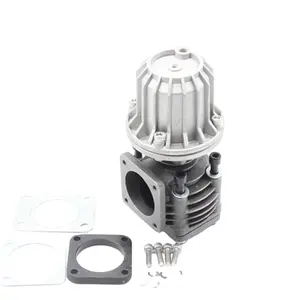

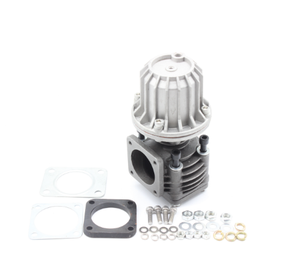

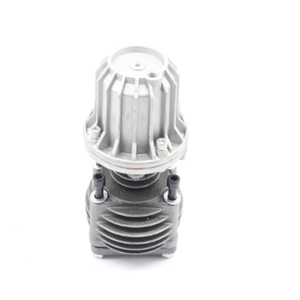

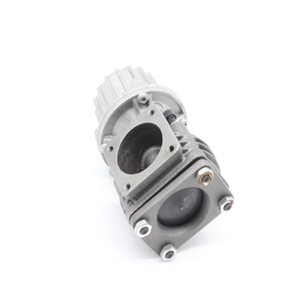

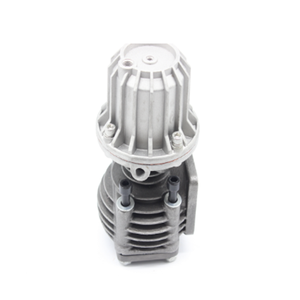

  La wastegate externe est un composant séparé monté sur le collecteur d'échappement du moteur ou sur le tube de descente. Elle utilise un mécanisme de clapet de wastegate et d'actuateur similaire à celui de la wastegate interne. Cependant, la wastegate externe possède une ouverture de wastegate plus grande. Cette caractéristique permet un meilleur contrôle du flux d'échappement et une régulation de suralimentation plus précise. La wastegate externe est populaire dans les applications haute performance où un contrôle de suralimentation précis est critique.

• Wastegate électronique

  La wastegate électronique est une version avancée des wastegates internes et externes. Elle utilise un moteur électrique au lieu d'un actuateur à diaphragme pour contrôler le clapet de wastegate. L'unité de contrôle électronique (ECU) de la wastegate électronique reçoit des signaux du capteur de pression de suralimentation. En fonction de la pression de suralimentation, l'ECU ajuste la position du clapet de wastegate via le moteur électrique. Cela permet un contrôle précis et rapide de la wastegate, améliorant les performances du moteur et réduisant les émissions.

• Wastegate variable

  La wastegate variable est un type spécialisé utilisé dans certains moteurs turboalimentés. Elle présente une zone d'orifice variable dans l'ouverture de la wastegate. Cela permet un contournement plus progressif des gaz d'échappement provenant du turbocompresseur. La wastegate variable améliore la réponse du turbo et réduit le temps de latence. La wastegate variable est couramment utilisée dans les applications haute performance et de course, où le temps de latence du turbo peut affecter les performances.

Spécifications et entretien de la wastegate de 50 mm

Avant de se procurer des produits, il est important de comprendre les spécifications. Voici les spécifications de la wastegate de 50 mm :

• Diamètre de la valve

  La wastegate de 50 mm a une valve d'un diamètre de 50 mm. Le diamètre de la valve influe sur la capacité de la wastegate à contrôler la pression de suralimentation. Une valve plus grande fournit un flux plus puissant.

• Type de connexion

  De nombreuses wastegates de 50 mm sont connectées à l'aide de brides. Une wastegate de 50 mm a généralement une connexion de bride V ou une connexion de bride filetée. Le type de connexion affecte la façon dont la wastegate est montée sur le système d'échappement.

• Pression du ressort

  Les ressorts de wastegate de 50 mm existent en différentes cotes. La pression du ressort est mesurée en psi ou en bar. Une pression de ressort courante pour une wastegate de 50 mm est de 7 à 14 psi (0,5 à 1 bar). La pression du ressort détermine le niveau de pression de suralimentation que la wastegate contrôle.

• Type d'actuateur

  La plupart des wastegates de 50 mm sont équipées d'actuateurs pneumatiques. Ces wastegates utilisent la pression de suralimentation pour ouvrir et fermer la valve. Certaines wastegates de 50 mm ont des actuateurs électriques. Les actuateurs électriques offrent un contrôle plus précis sur la pression de suralimentation.

• Matériau

  Les wastegates de 50 mm sont fabriquées à partir de différents matériaux. Les matériaux courants comprennent l'acier inoxydable, l'aluminium et la fonte. Le matériau affecte la durabilité de la wastegate et sa résistance à la corrosion.

Pour assurer des performances optimales et une longévité de la wastegate de 50 mm, il est important d'effectuer un entretien régulier. Voici quelques conseils d'entretien :

• Inspection régulière : Les utilisateurs doivent inspecter fréquemment la wastegate pour détecter tout signe d'usure, de fuites ou de dommages. Ils doivent également vérifier l'actuateur, la valve et les points de connexion.
• Lubrification : Les utilisateurs doivent appliquer une petite quantité de lubrifiant sur l'arbre de la valve de wastegate et sur l'actuateur. La lubrification réduit les frottements et prévient l'usure.
• Nettoyage : Les utilisateurs doivent nettoyer la wastegate périodiquement. Le nettoyage prévient l'accumulation de carbone et de débris. Ils peuvent utiliser une brosse douce et une solution de nettoyage douce.
• Vérification de la pression du ressort : Les utilisateurs doivent vérifier la pression du ressort à l'aide d'un manomètre de suralimentation. Si la pression du ressort est hors spécifications, ils doivent remplacer le ressort.
• Inspection des joints : Les utilisateurs doivent inspecter les joints pour détecter des dommages ou de l'usure. Ils doivent remplacer les joints s'ils constatent des signes d'usure ou de dommages.
• Vérification du fonctionnement de l'actuateur : Les utilisateurs doivent vérifier le fonctionnement de l'actuateur. Ils doivent s'assurer que la valve s'ouvre et se ferme en douceur.

Comment choisir une wastegate de 50 mm

Lors de l'achat d'une wastegate de 50 mm à revendre, l'accent doit être mis sur le marché cible et les besoins des clients finaux. Voici quelques points clés à considérer :

• Type de wastegate

  Cherchez une variété d'options, y compris des wastegates externes et internes. La wastegate externe est plus courante et très demandée. Elle est préférée car elle offre un contrôle plus précis de la pression de suralimentation et est plus simple à installer.

• Matériau

  Les clients rechercheront des wastegates de 50 mm qui sont durables et résistantes à la corrosion. Les matériaux les plus courants sont l'acier inoxydable, l'aluminium et la fonte. Les wastegates en acier inoxydable sont très populaires car elles sont résistantes à la corrosion et peuvent supporter des températures élevées.

• Pression du ressort

  Envisagez d'obtenir une variété de pressions de ressort. La pression du ressort détermine le niveau de suralimentation auquel la wastegate s'ouvre. Les clients rechercheront des wastegates avec différentes pressions de ressort adaptées à leurs configurations de moteur spécifiques et à leurs exigences en matière de suralimentation.

• Type d'actuateur

  Incluez à la fois des actuateurs pneumatiques et hydrauliques dans le stock. L'actuateur pneumatique est plus courant et utilise de l'air comprimé pour ouvrir et fermer la wastegate. Il est également important d'avoir des wastegates hydrauliques car elles offrent un contrôle plus précis de la fonction de la wastegate.

• Taille

  Il est important d'avoir une variété de tailles en stock. En plus de la wastegate de 50 mm, incluez d'autres tailles comme les wastegates de 45 mm et 55 mm. Différents clients rechercheront différentes tailles pour s'adapter à leurs turbocompresseurs et systèmes d'échappement.

• Type de bride

  Obtenez une variété de wastegates avec différents types de brides. La bride est le point de connexion entre la wastegate et le système d'échappement. De nombreux clients préfèrent des wastegates avec des tailles de bride standard comme V-band ou 2-boulons pour une installation facile.

• Méthode de contrôle de suralimentation

  Envisagez d'obtenir à la fois des méthodes de contrôle de suralimentation électroniques et manuelles. Certaines wastegates sont équipées de solénoïdes de contrôle de suralimentation électroniques qui permettent un contrôle précis des niveaux de suralimentation via le système de gestion du moteur. Les contrôleurs de suralimentation manuels sont moins chers et permettent au conducteur d'ajuster manuellement les niveaux de suralimentation.

• Réputation de la marque

  Conservez des fournisseurs et des marques bien connus ayant de bonnes critiques de clients. Les clients finaux rechercheront des marques réputées pour s'assurer qu'ils obtiennent des produits de qualité.

• Inclure des accessoires d'installation

  Pour rendre la wastegate de 50 mm plus attrayante, incluez quelques accessoires d'installation. Obtenez des supports d'actuateur de wastegate, des brides, des joints et des pinces V-band. Ces accessoires faciliteront l'installation de la wastegate par les clients et amélioreront leurs performances.

Comment faire soi-même et remplacer une wastegate de 50 mm

Voici un guide étape par étape sur la façon de remplacer une wastegate de 50 mm :

Outils nécessaires

• Jeu de douilles
• Clés
• Tournevis cruciforme
• Tournevis Torx
• Nouvelle wastegate

Guide étape par étape

• Étape 1 : Préparer le véhicule

Assurez-vous que la voiture est garée sur une surface plane, le moteur éteint. Engagez le frein de stationnement et laissez le moteur refroidir avant de commencer le travail.

• Étape 2 : Déconnecter la batterie

Pour éviter tout problème électrique ou court-circuit, débranchez la borne négative de la batterie avant de travailler sur les composants du véhicule.

• Étape 3 : Retirer le tube de descente d'échappement

Utilisez un jeu de douilles et des clés pour retirer les boulons reliant le tube de descente d'échappement au système d'échappement. Cela permettra d'accéder à la wastegate montée sur le tube de descente. Une fois les boulons retirés, faites glisser délicatement le tube de descente hors du système d'échappement.

• Étape 4 : Retirer l'ancienne wastegate

Utilisez une clé pour retirer les boulons fixant la wastegate au tube de descente. Ensuite, déclipsez et déconnectez la tige de l'actuateur de la valve de wastegate. Débranchez ensuite la ligne d'aspiration ou de signal de pression de la wastegate, en la déconnectant de l'actuateur de wastegate.

• Étape 5 : Installer la nouvelle wastegate

Connectez la nouvelle tige d'actuateur de wastegate à la valve de wastegate. Assurez-vous qu'elle est correctement ajustée afin que la wastegate fonctionne correctement. Ensuite, attachez la ligne d'aspiration ou la ligne de signal de pression à l'actuateur de wastegate, en veillant à ce qu'elle soit sécurisée et exempte de fuites.

• Étape 6 : Réinstaller le tube de descente d'échappement

Remettez le tube de descente de la nouvelle wastegate en place, en assurant un bon alignement avec le système d'échappement. Ensuite, utilisez un jeu de douilles et des clés pour réinstaller les boulons, fixant le tube de descente au système d'échappement.

• Étape 7 : Reconnaître la batterie

Reconnectez la borne positive de la batterie et assurez-vous que les connexions sont propres et serrées.

Après avoir suivi ces étapes, le remplacement de la wastegate de 50 mm est terminé. Démarrez le véhicule et vérifiez s'il y a des fuites ou des bruits inhabituels. Assurez-vous que la wastegate fonctionne correctement en surveillant les niveaux de suralimentation pendant la conduite ou en utilisant un outil de diagnostic.

Questions & Réponses

Q1 : Qu'est-ce qu'un ressort de wastegate de 50 mm ?

A1 : Un ressort de wastegate de 50 mm est un composant interne que l'on trouve à l'intérieur de l'actuateur de la wastegate. Il contrôle l'ouverture et la fermeture de la wastegate. La wastegate joue un rôle crucial dans la régulation de la pression de suralimentation du moteur turbo. Elle dévie le flux d'échappement loin de la turbine, permettant au moteur de maintenir une vitesse optimale et des niveaux de suralimentation constants. Le ressort de wastegate applique une pression sur la valve de wastegate, assurant sa fermeture lorsque cela est nécessaire. La tension du ressort détermine le niveau de pression de suralimentation. Un ressort plus fort nécessite une pression de suralimentation plus élevée pour ouvrir la wastegate, tandis qu'un ressort plus faible permet à la wastegate de s'ouvrir avec une pression de suralimentation plus basse.

Q2 : Comment savoir si la wastegate fuit ?

A2 : Plusieurs indications peuvent signaler une fuite de wastegate, y compris des niveaux de suralimentation erratiques, une suralimentation inférieure à celle attendue et des pics de suralimentation. Un manomètre de suralimentation peut aider à surveiller les niveaux de suralimentation lors de l'accélération. Une inspection visuelle peut également aider à identifier une wastegate qui fuit. Recherchez des suies ou une décoloration autour de la wastegate, ce qui peut indiquer une fuite d'échappement. Un bruit de moteur inhabituel, tel que des sifflements ou des bruits de respiration, peut également indiquer une fuite de wastegate. Un test de dépression pré-pressurisé peut aider à diagnostiquer une fuite de wastegate.

Q3 : Quelle est la différence entre une wastegate de 50 mm et une wastegate de 60 mm ?

A3 : La principale différence entre la wastegate de 50 mm et celle de 60 mm réside dans la taille de la valve et du port. La wastegate de 50 mm a un diamètre de valve de 50 mm, tandis que la wastegate de 60 mm a un diamètre de valve de 60 mm. La taille de valve plus grande de la wastegate de 60 mm permet une capacité de flux accrue, ce qui la rend adaptée aux applications haute performance et aux turbocompresseurs plus grands. Cette différence se traduit par un meilleur contrôle de la suralimentation et une réduction du temps de latence pour des turbocompresseurs plus importants et plus efficaces. Le choix entre les deux tailles dépend du moteur spécifique, de la taille du turbocompresseur et des exigences de performance.
